金龍羽電纜?介紹船用及海上平臺用電力電纜類型有哪些？

金龍羽電纜介紹船用及海上平臺用電力電纜類型有哪些

1.用處：

該類電纜適用于各種河海船舶，海上石油等水上建筑物上交流額定電壓 0.6/1KV及以下的電力系統傳輸電能用。

2.參照標準：

IEC60092-353 1KV～3KV及以下擠出固體絕緣船用電力電纜

3.運用特性：

工作溫度：90℃，125℃等

額定電壓U0/U:0.6/1KV

zui小彎曲半徑：不小于電纜外徑的6倍

電纜的運用壽命不小于25年。

4.功用目標：

20℃導體直流電阻滿足IEC60228標準(GB3956)。

20℃電纜絕緣電阻不小于5000MΩ·km(比IEC60092-353標準要求的絕緣電阻常數功用的目標要高很多)。

阻燃功用滿足IEC60332-3-22 A類阻燃要求(40分鐘供火，電纜的碳化高度不超越2.5m)。

對耐火電纜，其耐火功用滿足IEC60331(90分鐘(供火)+15分鐘(撤火后)，火焰溫度750℃(0～+50℃)電纜供電正常，不聯電).

電纜的低煙無鹵目標滿足IEC60754.2的要求，鹵酸氣體釋放量不大于5mg/g，具體檢測其PH值不小于4.3，電導率不大于10μs/mm。

電纜的低煙功用： 電纜 的煙密度(透光率)不小于60%。滿足IEC61034的標準要求。

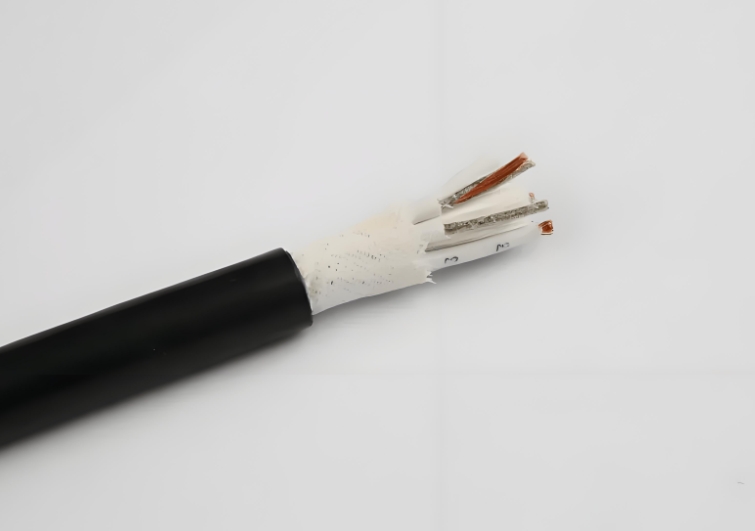

5.電纜結構：

導體(conductor)選用高質量的退火鍍錫銅。此類導體具有很好的防腐作用。導體結構分為實心導體，絞合導體和軟導體。

絕緣(insulation)選用擠包式絕緣。該擠出方法，能夠減少導體和絕緣間的氣體，以防止其水汽等雜質的進入。

線芯(color code)差異一般是選用顏色差異。顏色能夠根據現場需求進行選配和加工，以便利裝置。

內護套/內襯層(Jacket)是選用高阻燃的低煙無鹵材料。該材料不含鹵素。

鎧裝層(Armor)是選用編織型式。該型式鎧裝柔軟性較好，便利于電纜的敷設。編織鎧裝材料有鍍錫銅絲和鍍鋅鋼絲，他們都具有較好的防腐作用。

外護套(Sheath)材料也低煙無鹵材料。這種在燃燒時不產生有毒氣體，且煙霧產生很少。在人員密布的當地，運用較多。

6.電纜類型：

1. XLPE絕緣低煙無鹵外護套結構的電纜類型：

CJEW/SC, CJEW/NC, CJEW95(85)/SC,CJEW95(85)/NC,

2. EPR絕緣低煙無鹵外護套結構的電纜類型：

CEEW/SC, CEEW/NC, CEEW95(85)/SC,CEEW95(85)/NC,

3. 類型說明：

C-表明船用電力電纜

J-XLPE絕緣

E-EPR(乙丙橡膠絕緣)

EW-低煙無鹵聚烯烴護層

95-鍍鋅鋼絲編織鎧裝和低煙無鹵外護套(編織密度不小于84%)

85 -鍍錫銅絲編織鎧裝和低煙無鹵外護套(編織密度不小于84%)

SC-電纜阻燃功用滿足IEC60332-3-22 A類阻燃，且鹵素含量小于5mg/g

NC -電纜耐火功用滿足 IEC60331，且鹵素含量小于5mg/g
